Spritzbeton – Fachgerechte Baugruben- und Hangsicherungen sowie Betonsanierungen

Spritzbeton ist ein modernes Verfahren und wird eingesetzt, wenn herkömmlicher Beton an seine Grenzen stößt – etwa bei Baugruben und Hangsicherungen oder bei der Instandsetzung geschädigter Betonflächen. Beim Spritzbeton wird der Beton unter Druck aufgetragen und dank kinetischer Energie beim Aufprall verdichtet. So entstehen sichere, tragfähige Betonschalen – schnell, flexibel und ohne aufwändige Schalung.

ITB Gary ist auf folgende Anwendungsbereiche spezialisiert:

Baugrubensicherungen (Trockenspritzbeton)
Hang- und Böschungssicherungen (Trockenspritzbeton)
Betonsanierungen (Nassspritzverfahren)

Alle Arbeiten werden von geschultem Fachpersonal nach ÖBV-Richtlinie „Spritzbeton“ (geschulte Düsenführer) und/oder „Erhaltung und Instandsetzung von Bauten aus Beton und Stahlbeton) ausgeführt – schnell, sicher und zuverlässig.

Abhängig von der Aufgabenstellung kommen verschiedene Systeme zur Anwendung.

Für die Baugruben- und Hangsicherheit wird überwiegend Trockenspritzbeton eingesetzt, zum Unterschied kommt in der Betonsanierung vorwiegend Nassspritzbeton zur Anwendung.

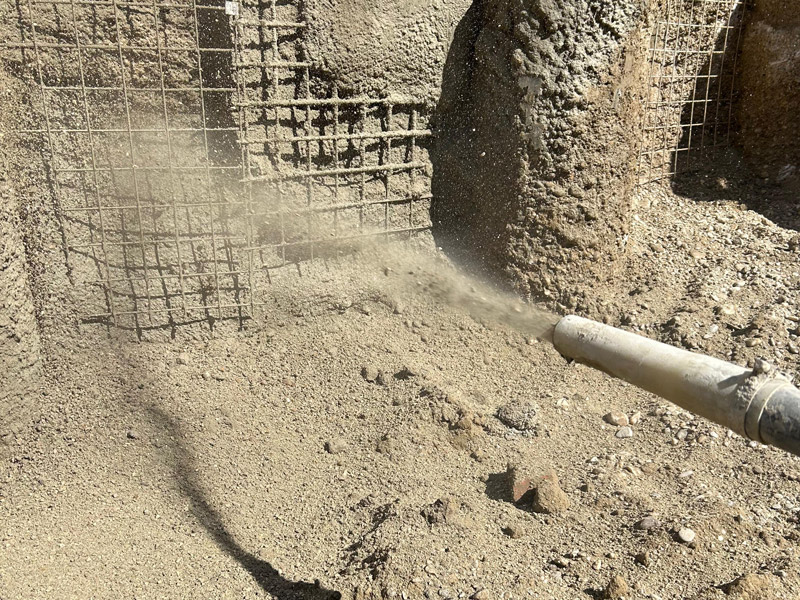

Was ist Trockenspritzbeton?

Trockenspritzbeton ist ein Zuschlag – und Bindemittelcompound, welches ohne Wasser (also Trocken…) durch Schläuche mit Druckluft zur Spritzdüse gefördert wird. In der Spritzdüse wird Wasser konzentriert dem Trockengut beigemengt. Der Spritzbeton wird direkt auf die Oberfläche (Erde, Böschung, etc.) mit hoher Geschwindigkeit gespritzt.

Die Aufprallenergie verdichtet den Beton – so entsteht eine stabile Betonschicht ohne klassische Schalung.

Typische Merkmale:

hohe Frühfestigkeit
im Regelfall verstärkt mit Bewehrungsmatten, Stahl- alternativ Kunststofffasern
schnelle, flexible Anwendung
haftet auch an überhängenden Flächen

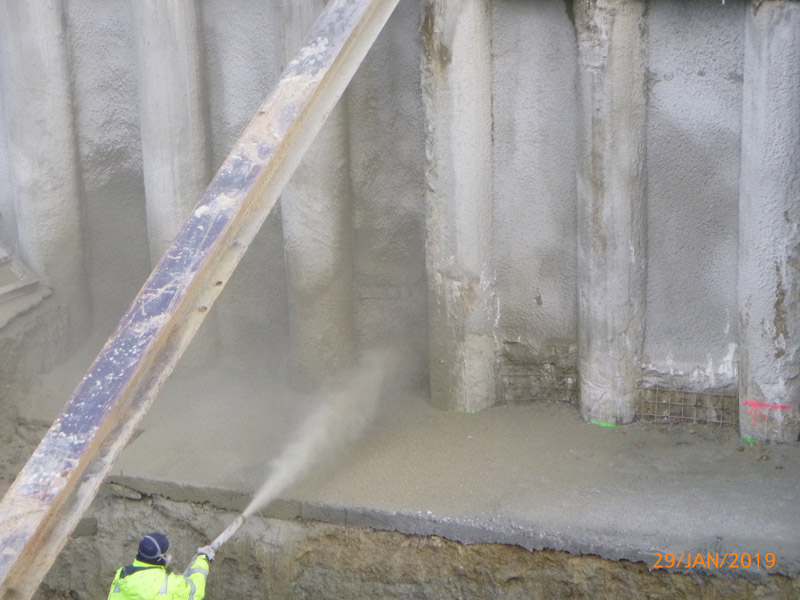

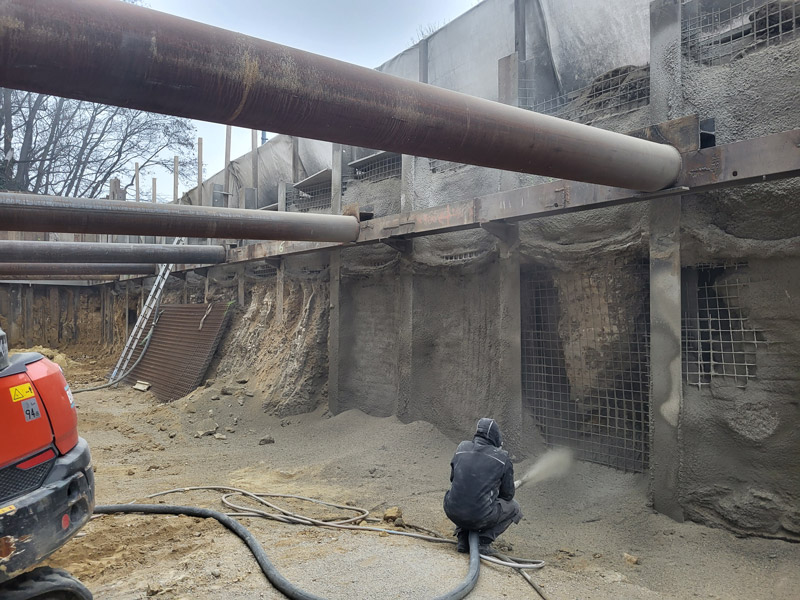

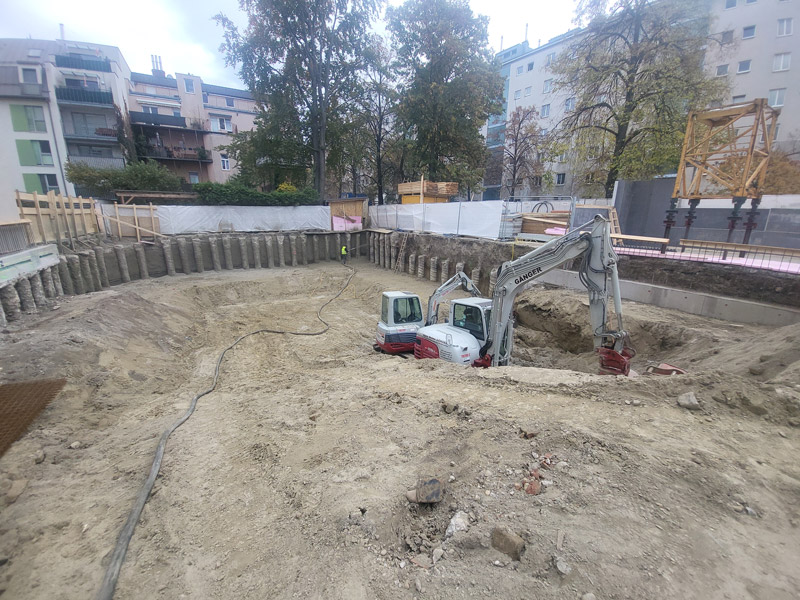

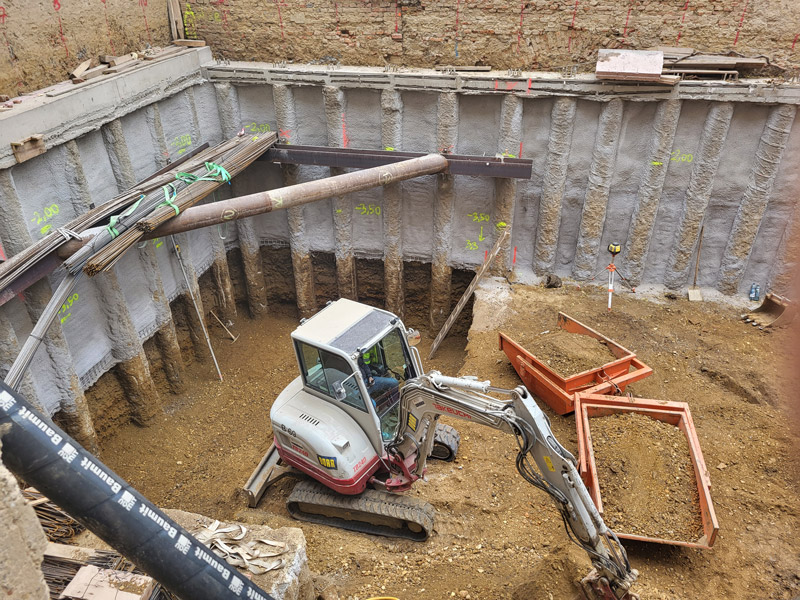

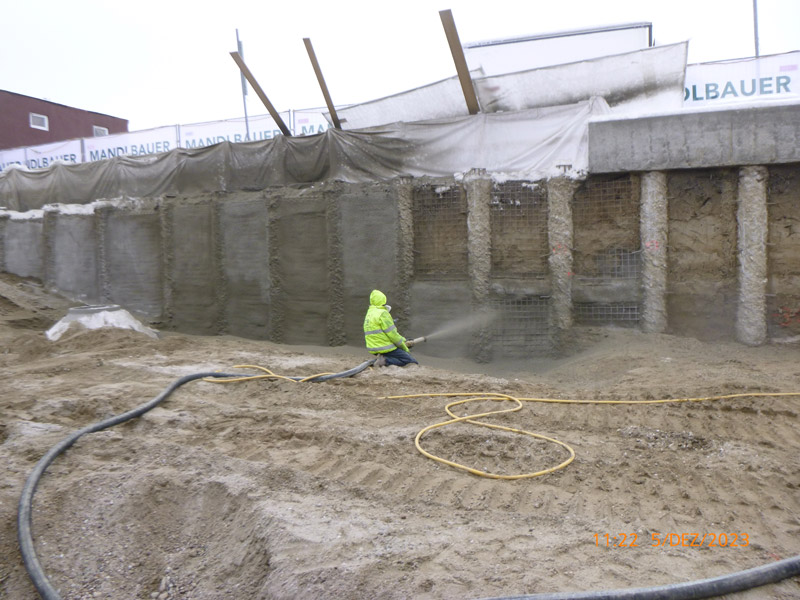

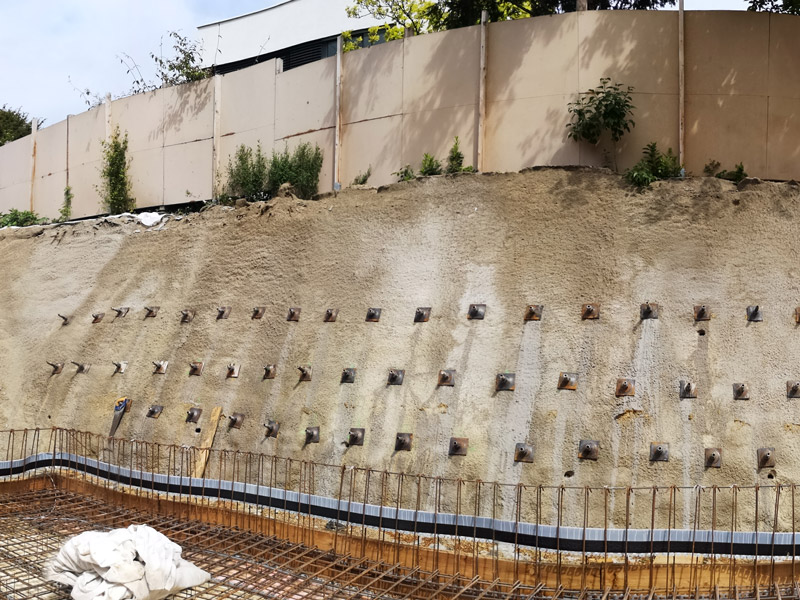

Baugrubensicherung mit Trockenspritzbeton

In Baugruben muss Spritzbeton zeitnah und fachgerecht eingebracht werden, damit die Standsicherheit gewährleistet bleibt.

Wird die Baugrubensicherung nicht rechtzeitig hergestellt, kann es zum Einsturz der Baugrube kommen (Gefahr für Leib und Leben), sehr oft kommt es jedenfalls zu Verzögerungen beim Aushub oder der Herstellung der Bodenplatte– mit Mehrkosten, Zeitverzug und zusätzlichem Koordinationsaufwand.

„Diese Zeitverzögerung entsteht nicht, wenn das Spritzbetonteam von ITB Gary stammt.
Auf uns muss die Aushubfirma nicht warten – wir sind schneller.“

Der Trockenspritzbeton wird bevorzugt für Baugrubensicherung eingesetzt, weil er flexibel, und schnell verarbeitet werden kann.

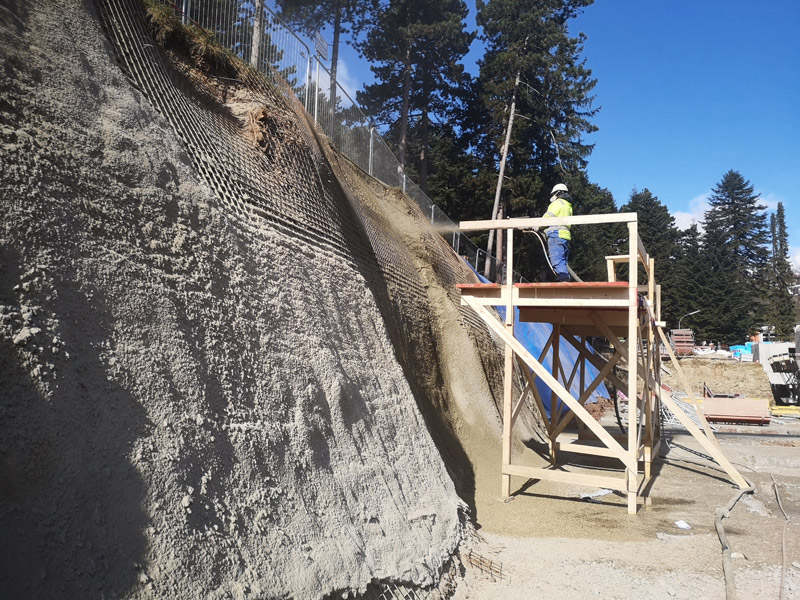

Hang- und Böschungssicherungen

Spritzbeton eignet sich auch zur Sicherung von Hängen und Böschungen. Er schützt vor Erosion und Abrutschen und wird häufig mit Bodennägeln oder Ankern kombiniert. Je nach Projekt kann der Spritzbeton zusätzlich mit Kunststofffasern verstärkt werden, um die Zugfestigkeit zu erhöhen.

Betonsanierung mit Nassspritzbeton

Für die Instandsetzung von Betonbauteilen setzt ITB Gary das Nassspritzverfahren ein.
Hierbei wird das fertig produzierte Produkt (Sackware) mit Wasser vermengt. Der Nassspritzbeton oder Nassspritzmörtel wird durch die Schläuche bis zu einer Spritzdüse transportiert, an der Düse wird der Mörtel mit Druckluft beschleunigt und zur vorbereiteten Betonfläche gespritzt.

Nassspritzmörtel hat sehr hohe Festigkeitswerte und kann über besondere Eigenschaften verfügen (z.B.: Frost und Tausalzbeständig, beständig gegen lösende Einflüsse etc.). Die Oberflächen weisen hohe Festigkeiten auf und können optisch gut gestaltet werden.

Das Team ist nach der ÖBV-Richtlinie „Erhaltung und Instandsetzung von Bauten aus Beton und Stahlbeton“ geschult – ein entscheidender Qualitätsvorteil bei Sanierungsarbeiten.

Typische Einsatzgebiete

Garagen

Stützmauern

Brücken

Stahlbetonwände

Kanalsanierung

Verfahren im Vergleich

Verfahren	Einsatzgebiet	Vorteile	Hinweise
Trockenspritzen	Baugruben-, Hang- und Böschungssicherung	flexibel, schneller Auftrag, sofortige Stabilität	erfordert erfahrene Bedienung
Nassspritzen	Betonsanierung	gleichmäßige Oberfläche, kaum Staub, geringer Rückprall	höherer Reinigungsaufwand

Qualität & Ausführung

Spritzbetonarbeiten erfordern Präzision und Erfahrung.
ITB Gary führt alle Arbeiten mit geschultem Fachpersonal und moderner Technik aus.

Qualitätssicherung:

Vorbereitung und Reinigung des Untergrunds
Kontrolle der Schichtdicken und Haftung
Nachbehandlung und Witterungsschutz

Technische Ausführung & Qualitätskontrolle (Vertiefung)

Bei Spritzbeton entscheidet die technische Abstimmung von Material, Druckluft und Fördermenge über das Ergebnis.

Typische Parameter:

Kornzusammensetzung: 4–8 mm (Trockenspritzen), 0–4 mm (Nassspritzen)
Wasser-Bindemittel-Wert: Bei Nassspritzbeton in der Betonsanierung : 0,4-0,5
Druckluftförderung: 5–8 bar
Haftung: bei der Betonsanierung auf vorbehandelten Untergrund – Mindestabreissfestigkeit 1,5 Pa, Vornässen, Haftbrücken

Zur Qualitätssicherung werden Schichtdickenmessungen, Haftzugprüfungen und Rückprallbewertungen vorgenommen, um dauerhafte Stabilität sicherzustellen.

Materialeigenschaften & Zusatzstoffe (Vertiefung)

Spritzbeton besteht aus:

Bindemittel: Zement / Spezialzementmischungen
Zuschläge: Sand, Kies, Flugasche, Hüttensand
Wasser: je nach Verfahren dosiert
Zusatzmittel: Beschleuniger, Luftporenbildner

Bei Bedarf wird Spritzbeton mit Stahl- oder Kunststofffasern ausgeführt, um die Zugfestigkeit zu erhöhen und Rissbildung zu reduzieren.

Positive Eigenschaften von Nassspritzmörtel sind u.a. sehr gute Klebekraft am Untergrund, hohe Festigkeiten, ev. Widerstandskraft gegen Sulfatangriff, Frost-Tausalzbeständig, geringer Rückprall, etc.

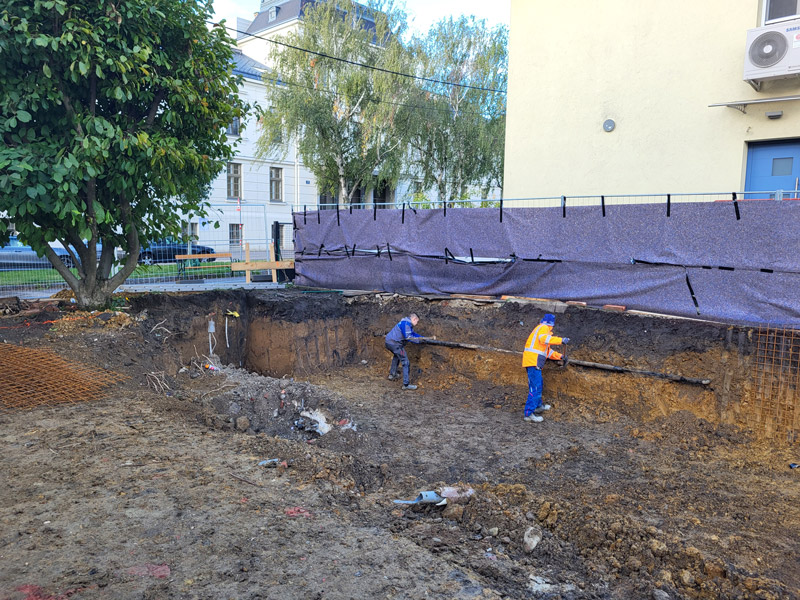

Praxisbeispiel Trockenspritzbeton in 1190 Wien

Bei einer Baugrube im Stadtgebiet wurde der Aushub abschnittsweise unterhalb der Nachbarsmauer im Pilgerschrittverfahren durchgeführt – dies bedeutet man hat unter der Nachbarmauer die Erde abgegraben und die Mauer „steht“ in der Luft.

Unmittelbar nach dem Aushub wurde Bewehrung verlegt und von ITB Gary Trockenspritzbeton auf dem Untergrund aufgebracht. Es wurde zwischen Aushubebene und dem Fundament des Nachbarn Beton eingebracht, welcher nun die Lasten des Nachbargebäudes an den Untergrund weiterleitet. Die Standsicherheit des Nachbargebäudes wurde durch diese Maßnahme sichergestellt
Durch die enge Abstimmung mit der Aushubfirma verlief der Bauablauf ohne Verzögerung.

Praxisbeispiel Nassspritzbeton in 1220 Wien

Bei der Herstellung einer neuen Betonwand wurden nach dem Ausschalen Fehlstellen im Beton festgestellt. Die Fehlstellen wurden mittels 2000 bar Wasserhöchstdruckstrahlen figurell entfernt. Nach der Vorbefeuchtung des Bestandbetons wurde Nassspritzmörtel (Die Sackware wurde in einem Zwangsmischer ordnungsgemäß aufbereitet und mit einer Schneckenpumpe transportiert) lageweise gespritzt. Der Brandschutzmörtel ist mit Kunststofffasern durchsetzt und wurde nach Fertigstellung der Spritzarbeiten nachbehandelt.

Kosten & Einflussfaktoren

Die Kosten für Spritzbetonarbeiten hängen von den örtlichen Gegebenheiten und Rahmenbedingungen ab.

Hauptfaktoren:

Zugänglichkeit der Baustelle
statische Anforderungen
Flächenumfang und Schichtdicke
gewähltes Verfahren (Trocken- oder Nassspritzbeton)

ITB Gary hat Spritzbetonarbeiten bereits unter besonderen Bedingungen ausgeführt – z. B. Trockenspritzbeton in Glashäusern oder Nassspritzbeton im Auflagerbereich von Autobahnbrücken. Eine verbindliche Kalkulation erfolgt nach Besichtigung vor Ort.

Häufige Fragen

In welchen Bereichen setzt ITB Gary Spritzbeton ein?

Trockenspritzbeton in der Baugruben-, Hang- und Böschungssicherung sowie bei Unterfangung von Bestandsmauern, Nassspritzmörtel wird in der Betonsanierung eingesetzt.

Wann wird welches Verfahren von ITB Gary eingesetzt?

Trockenspritzbeton: für Baugruben und Hänge etc., wenn rasche Festigkeitsentwicklung erforderlich ist.
Nassspritzbeton: für hochwertige homogene Betonstrukturen mit ebenen Oberflächen im Bereich von Sanierungen.
